实验7、初识逻辑综合

【服务器IP】= 162.105.19.154

教程

逻辑综合（logical synthesis）主要将Register-Transfer-Level (RTL)级的硬件描述语言代码转换为结构化表示。如下面的可综合的Verilog HDL写的可配置记数器在逻辑综合前（RTL）与逻辑综合后（gate-level netlist）的形式分别为【先看一眼logical syn大概是在干啥，后面我们一步一步跟着做一下】：

Note

可配置记数器（programable counter）指的是记数器除了正常向上记数功能外，还可以进入一个额外的“设置”模式，直接把内部DFF的Q端设置成为某数值。

LogicSynDiagram

下面我们分三步完成上述逻辑综合工作：

第一步：远程连接我们的服务器

方法1：

前提：连接校园网（因为我们的服务器在校园内局域网，如果你在校外需要开北大VPN） 打开powershell或者terminal,直接输入

ssh [你的用户名]@【服务器IP】

然后输入你的密码即可，注意linux命令行中输入密码过程为了保密不显示出来，输完密码按回车就行。

方法2：

如果用windows的话也可以用putty或者Xshell(对学生免费)设置ssh连接，简明教程可以百度到：

说明：

  • 无论用powershell、terminal、Xshell还是putty，你的远程服务器上的账户为：

username: s你的学号，如：s2300012345
password: class2025

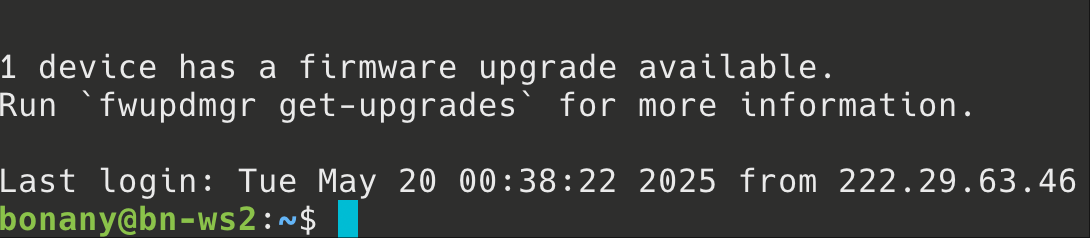

  • 不管用哪种方法，成功完成远程连接后应该显示类似下图的界面，前面是你自己的账户名，后面“bn-ws2”是我们的工作站的主机名： loginTerminalScreenShot 如果成功了，现在你就可以在我们的服务器上通过网络ssh协议登录并且可以“为所欲为”了

  • 首次进去之后如果怕别人进你的账户，可以自行改密码（方法请自己百度/问LLM去）；操作系统为Ubuntu。

  • 我们远程用服务器没有图形界面的，只用命令行。

  • 如果想用服务器上需要GUI的工具，比如gvim、gtkwave等，需要在ssh的时候加上-X或者-Y选项，并在自己的本地电脑上安装X11 Server(如VcXsrv)，具体说明可见这里：

ssh [你的账户名]@【服务器IP】 -Y

第二步：把本地的RTL design file上传到服务器自己的账户里面去

方法1：

  • 打开powershell或者terminal,直接输入

cd [你的RTL .v file所在的文件夹]
scp [你的design file.v] [你的账户名]@【服务器IP】:~/

然后输个远程账户的密码就传过去了。

说明：

  • scp这句的意思就是把你的design file.v上传到IP地址是【服务器IP】的～（用户根目录）里去。

方法2：

  • 利用开源免费图形界面工具Windows上的WinSCP或MacOS上的小黄鸭CyberDuck，主打一个拖拽操作十分简单

  • 具体使用方法请自行百度/问LLM。

第三步：在服务器上进行逻辑综合（我们用开源的Yosis）

  1. 准备了示例文件夹：/home/share/，先把它copy到自己的根目录：

mkdir ~/work
cd ~/work
cp /data/share/yosys-sta.tar.gz .
tar xvzf yosys-sta.tar.gz
cd yosys-sta

#配置一下yosis环境变量,只需要配置一次
echo "export PATH=$PATH:/data/share/oss-cad-suite/bin" >> ~/.bashrc
bash
make init #起始配置iEDA eda工具
echo exit | ./bin/iEDA -v  # 若运行成功, 终端将输出iEDA的版本号，如下图

loginTerminalScreenShot2

复制过来之后可以先用ls看一下目录：

yosys-sta
├── bin
│   └── iEDA
├── example
│   └── cnt.v
├── iEDA
├── Makefile
├── pdk
│   └── nangate45
├── README.md
└── scripts
    ├── common.tcl
    ├── default.sdc
    ├── fix-fanout.json
    ├── fix-fanout.tcl
    ├── pdk
    ├── sta.tcl
    ├── yosys-area.tcl
    └── yosys.tcl

  1. 然后开始进行综合：

# make clean # if cleanup is needed
make sta

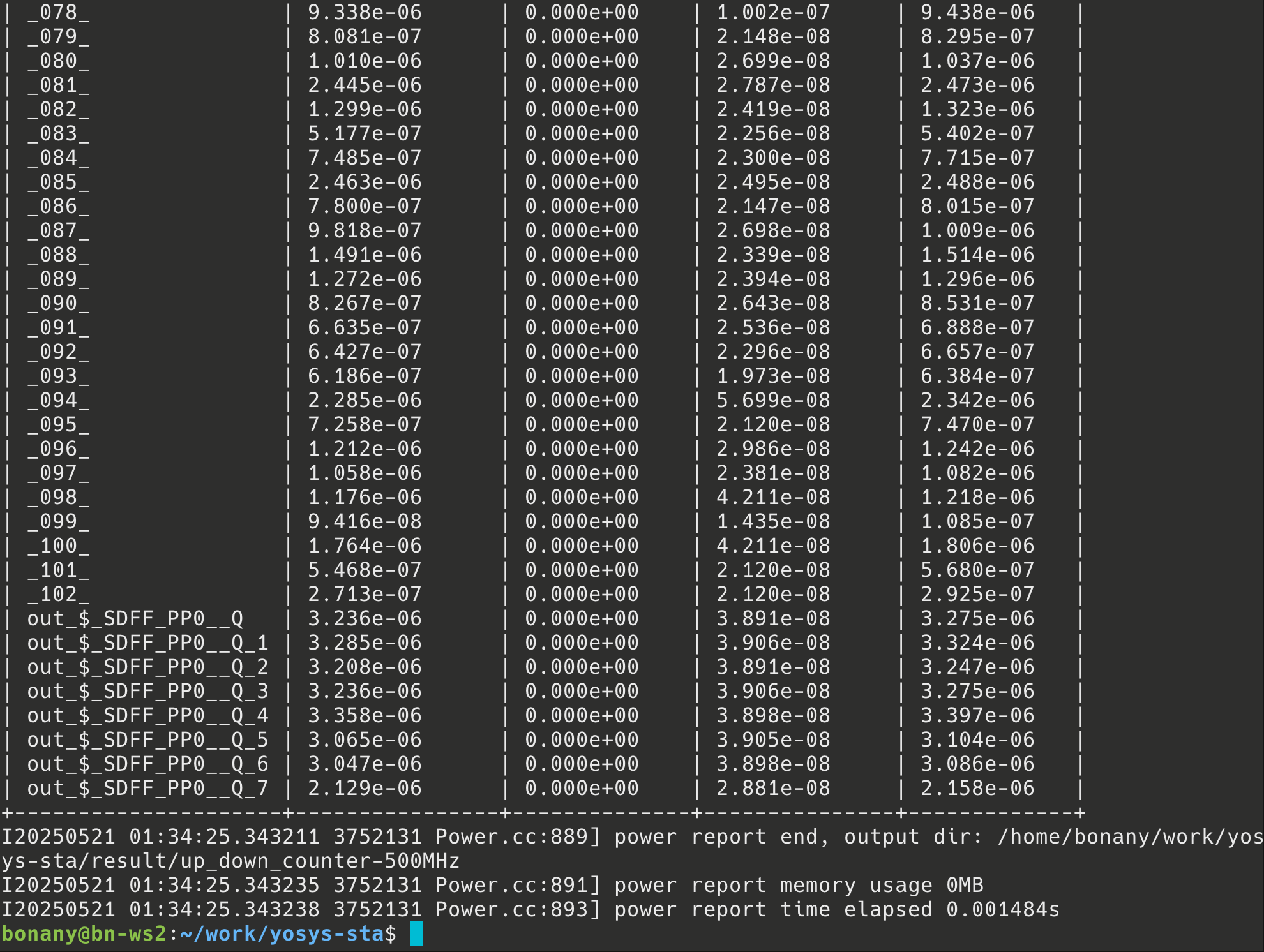

稍等几分钟，因为这个例子代表已经验证过没有问题，所以应该可以跑出来： run done

现在的results/up_down_counter-500MHz包含以下内容:

result/up_down_counter-500MHz
├── fix-fanout.log
├── sta.log
├── synth_check_fixed.txt
├── synth_check.txt
├── synth_stat_fixed.txt
├── synth_stat.txt
├── up_down_counter.cap
├── up_down_counter.fanout
├── up_down_counter_hold.skew
├── up_down_counter_instance.csv
├── up_down_counter_instance.pwr
├── up_down_counter.netlist.fixed.v
├── up_down_counter.netlist.syn.v
├── up_down_counter.pwr
├── up_down_counter.rpt
├── up_down_counter_setup.skew
├── up_down_counter.trans
├── up_down_counter.v
├── yosys-fixed.log
└── yosys.log

这些是逻辑综合出来的结果，包括上述提到的：

运行后, 可在result/gcd-500MHz/目录下查看评估结果. 部分文件说明如下:

  • up_down_counter.netlist.syn.v - Yosys综合的网表文件

  • synth_stat.txt - Yosys综合的面积报告

  • synth_check.txt - Yosys综合的检查报告, 用户需仔细阅读并决定是否需要排除相应警告

  • yosys.log - Yosys综合的完整日志

  • up_down_counter.netlist.fixed.v - iNO优化扇出后的网表文件

  • fix-fanout.log - iNO优化扇出的日志

  • synth_stat_fixed.txt - 优化扇出后Yosys综合的面积报告

  • synth_check_fixed.txt - 优化扇出后Yosys综合的检查报告

  • yosys-fixed.log - 优化扇出后Yosys综合的完整日志

  • up_down_counter.rpt - iSTA的时序分析报告, 包含WNS, TNS和时序路径

  • up_down_counter.cap - iSTA的电容违例报告

  • up_down_counter.fanout - iSTA的扇出违例报告

  • up_down_counter.trans - iSTA的转换时间违例报告

  • up_down_counter_hold.skew - iSTA的hold模式下时钟偏斜报告

  • up_down_counter_setup.skew - iSTA的setup模式下时钟偏斜报告

  • up_down_counter.pwr - iSTA的总体功耗报告

  • up_down_counter_instance.pwr - iSTA的标准单元级别功耗报告

  • up_down_counter_instance.csv - iSTA的标准单元级别功耗报告, CSV格式

  • sta.log - iSTA的日志

评估其他设计

有两种操作方式：

  1. 命令行传参方式, 在命令行中指定其他设计的信息

    make -C /path/to/this_repo sta \
    DESIGN=mydesign SDC_FILE=/path/to/my.sdc \
    CLK_FREQ_MHZ=100 CLK_PORT_NAME=clk O=/path/to/pwd \
    RTL_FILES="/path/to/mydesign.v /path/to/xxx.v ..."

  2. 修改变量方式, 在Makefile中修改上述变量(DESIGN CLK_FREQ_MHZ CLK_PORT_NAME), 然后运行make sta

注意:

  • 在RTL_FILES的文件中必须包含一个名为DESIGN值的module

  • sdc文件中的时钟端口名称需要与设计文件保持一致, 具体内容可参考样例设计GCD中的相应文件

Pre-和Post-Syn仿真

Pre-Syn仿真就是用testbench.v去include RTL design file（如本例中为program_counter.v）即可。

而Post-Syn仿真也很简单，与pre-syn simulation唯“三”不同的地方就是：

  1. `include "up_down_counter.netlist.syn.v"替代 `include cnt.v

  2. up_down_counter.netlist.syn.v里引用了PDK的标准库的基础门电路单元，比如aoi (aoi是and-or-inverter的简称，表达式为c=~(a & b | c))、and2等等，因此必须再include上pdk标准单元库的门电路行为模型，我们本次用的Verilog模型在/data/share/nangate45/sim/cells.v，所以要在module外面加上：

    `include "/data/share/nangate45/sim/cells.v"

  3. 在testbench.v里testbench module内部增加一块代码：

initial $sdf_annotate("path-to-sdf-file/design.sdf");

不过本实验的开源工具没有生成相应的sdf时序文件，因此我们先忽略这一点。

现在跑一下pre-syn仿真和post-syn仿真：

  1. 在yosys-sta下面建一个新的tb文件夹：

mkdir [path to "yosys-sta"]/tb

  1. 写两个新的tb.v与tb-postsyn.v

  2. 分别运行：

#pre-syn tb
iverilog tb.v -o presyn.out
vvp presyn.out

#post-syn tb
iverilog tb-postsyn.v -o postsyn.out
vvp postsyn.out

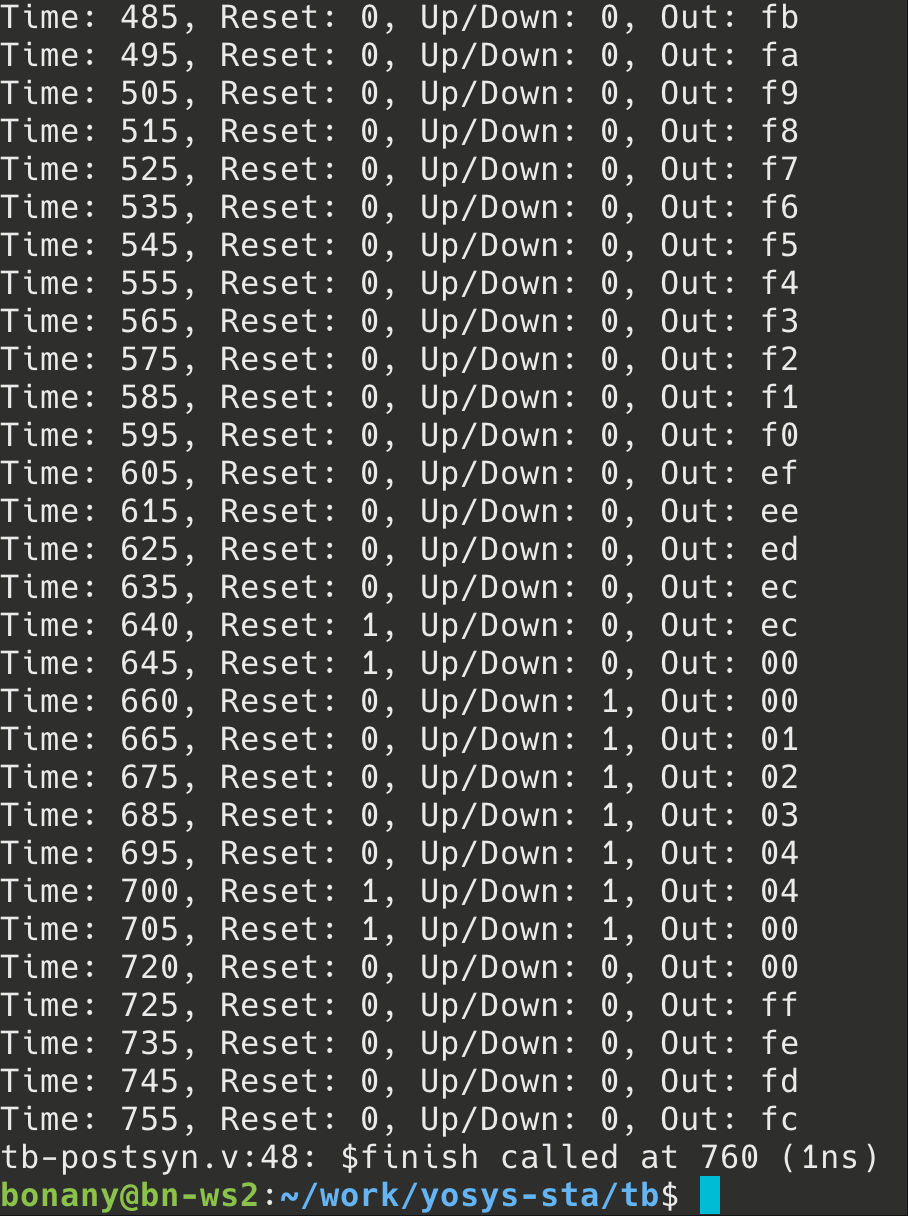

正常跑完应该长这样： run done

```{warning}
在跑上面的程序时，一定要注意*路径*，问一下include的东西simulator是否能找到。

Warning

因为我们用的是一个开源标准库，所以功能并不完善，$sdf_annotate的东西被忽略，因此本实验仅作验证流程演示，post-syn仿真时可能延迟在波形中无法显示。

post-syn仿真验证功能通过:D

练习

Note

[问题1] 请对于实验四中自己设计的交通灯控制器进行逻辑综合，并进行综合后仿真验证（post-synthesis simulation，或者称为post-syn simulation）。请在报告中提交：（1）带标记的波形图（pre-与post-syn仿真的）功能验证（2）通过查看综合报告（synthesis report）参数填写附表1（见下方）。

附表1：

Specs

Unit

Value

Fastest Working Frequency

Hz

Power

W

Cell Number

1

Area

um^2

注：Fastest Working Frequency = 1 / (设置的working period - slack)
